PCIe U2 SSD
يتكون محرك الأقراص ذو الحالة الصلبة التسلسلي (SSD) ذو الشكل القياسي من U. 2 2 بشكل كامل من أجهزة شبه موصلة تستخدم ذاكرة NAND Flash التي توفر موثوقية عالية وأداءً عاليًا لوسائط التخزين. لا يحتوي SSD على أي أجزاء متحركة مثل الطبق (القرص) والوسائط الرئيسية ، والتي توفر حلاً أفضل لجهاز الكمبيوتر المحمول والكمبيوتر اللوحي كجهاز تخزين يوفر أداءً أعلى ، وأوقات وصول أقل ، واستهلاك منخفض للطاقة في شكل صغير عامل. يمكن أن يوفر SSD أيضًا ميزات قوية في أجهزة الكمبيوتر الصناعية في بيئة قاسية مع MTBF مرتفع. إنه أيضًا اختيار جيد جدًا للمُعدِّن (آلة تعدين العملات الافتراضية).
ميزة:
▲ السعة: 2 تيرا بايت
▲ SDRAM: يدعم وحدتين DDR4 يصل إلى 4 جيجابت ، قياسي 1 جيجابت
أداء قراءة / كتابة البيانات المتسلسلة (حتى): 3500/3200 ميجابايت / ثانية
▲ عامل الشكل: وفقًا لمعيار SSD 2TB
▲ الواجهة: U.2
▲ استعادة الإشارة غير المتزامنة
▲ تتراوح درجة حرارة التشغيل التجاري من 0 درجة إلى 70 درجة زائد
▲ خوارزمية إدارة الفلاش: تسوية التآكل العالمية الثابتة والديناميكية ، خوارزمية إدارة الكتلة السيئة
▲ يدعم إدارة طاقة واجهة ATA و SATA و SMART (تقنية المراقبة الذاتية والتحليل وإعداد التقارير)
▲ قراءة التحمل: غير محدود
▲ الاحتفاظ بالبيانات: 10 سنوات
▲ MTBF: 1500 ، 000 ساعة
معلمات السعة المميزة
رقم الجزء | DDR | الاهلية |
U.2 | DDR 4 2 ز | 2 تيرا بايت |
مصدر التيار
العنصر | متطلبات |
الجهد المسموح به | 12 فولت ± 10 بالمائة |
الضوضاء / التموج المسموح به | 100mV ص أو أقل |
استهلاك طاقة النظام
قوة | NVMe |
قدرة غير منسقة | 2 تيرا بايت |
نشط (W) | 6W |
الخمول (W) | 0.5 |
موثوقية النظام
العنصر | نموذجي (ساعات) |
MTBF | 1,500,000 |
المواصفات البيئية
سمات | التشغيل | غير عاملة |
درجة الحرارة | 0 درجة زائد 70 درجة | -40 درجة إلى 85 درجة |
رطوبة | 5 في المائة إلى 95 في المائة ، دون تكاثف | |
اهتزاز | 20 جرام ذروة ، 10 ~ 2000 هرتز ، (15 دقيقة / محور) x3Axis | |
صدمة | 15 0 0G ، المدة 0.5 مللي ثانية ، نصف موجة جيبية | |
تيرابايت مكتوبة
الاهلية | TBW |
2 تيرا بايت | 640 |
معلمات الأداء المميزة
Crystal DiskMark
ملخص نتائج الاختبار:
رقم الجزء | الاهلية | نسخة برنامج ثابت | سرعة القراءة / الكتابة (ميغا بايت / ثانية) | |||
Crystal DiskMark7. 0. 0 X64 | ||||||
SEQ1M Q8T1 | SEQ1M Q1T1 | RND4K Q32T16 | RND4K Q1T1 | |||
U.2 | 2 تيرا بايت | 42BBT9BA | 3527/3231 | 3048/2842 | 687/370 | 66/191 |
لقطة شاشة لنتائج الاختبار:
1.1 AS SSD Benchmark
ملخص نتائج الاختبار:
رقم الجزء | الاهلية | نسخة برنامج ثابت | سرعة القراءة / الكتابة (ميغا بايت / ثانية) | |||
معيار AS SSD 2. 0. 6821.41776 | ||||||
تسلسل | 4K | 4K -64 ثالثًا | ACC.time | |||
U.2 | 2 تيرا بايت | 42BBT9BA | 2885/2689 | 56/136 | 1234/1241 | {0}}. 022 مللي ثانية / 0.026 مللي ثانية |

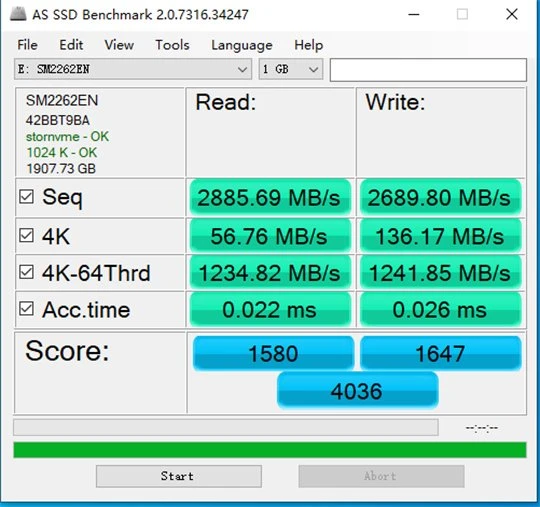

لقطة شاشة لنتائج الاختبار:
ملحوظة:
1. منصة الاختبار:
Intel® Celeron G3900 CPU @ 3.81GHz,
جهاز BIOSTAR Z270GT4
Kingston KVR16N11S8 / 4- SP 4 غيغابايت ،
Microsoft Windows 10 Professional 64- بت
2. بيانات الاختبار التي تعتمد على النظام الأساسي للبرامج / الأجهزة ، هي للإشارة فقط ، وليس كعرض تجاري أو عقد.
3 دعم قيادة ATA
اسم الأمر | شفرة | المعلمات المستخدمة | |||||
SC | SN | قبرصي | الدكتور | عالية الدقة | FT | ||
تحقق من وضع الطاقة | E5h | O | X | X | O | X | X |
تراكب تكوين الجهاز | B1h | X | X | X | O | X | O |
تنفيذ التشخيص | 90h | X | X | X | O | X | X |
مخبأ دافق | E7h | X | X | X | O | X | X |
FLUSH CACHE EXT | EAh | X | X | X | O | X | X |
تحديد الجهاز | ECh | X | X | X | O | X | X |
عاطل | E3h | O | X | X | O | X | X |
الخمول على الفور | E1h | X | X | X | O | X | X |
لا | 00h | F | F | F | O | X | X |
تهيئة معلمات الجهاز | 91h | O | X | X | O | O | X |
قراءة المخزن المؤقت | E4h | X | X | X | O | X | X |
اقرأ DMA | C8h أو C9h | O | O | O | O | O | X |
قراءة DMA EXT | 25h | O | O | O | O | O | X |
اقرأ ملحق السجل | 2Fh | O | O | O | O | O | O |
قراءة متعددة | C4h | O | O | O | O | O | X |
اقرأ تحويلات متعددة | 29h | O | O | O | O | O | X |
قراءة عنوان MAX NATIVE | F8h | X | X | X | O | X | X |
اقرأ NATIVE MAX ADDRESS EXT | 27h | X | X | X | O | X | X |
قراءة قطاع (قطاعات) | 20 ساعة أو 21 ساعة | O | O | O | O | O | X |
قراءة قطاع (قطاعات) EXT | 24h | O | O | O | O | O | X |
قراءة قطاع (قطاعات) التحقق | 40 ساعة أو 41 ساعة | O | O | O | O | O | X |
اقرأ قسم (قطاعات) التحقق EXT | 42h | O | O | O | O | O | X |
إعادة المعايرة | 10h | X | X | X | O | X | X |
كلمة مرور تعطيل الأمان | F6h | X | X | X | O | X | X |
الاستعداد لمحو الأمان | F3h | X | X | X | O | X | X |
وحدة المسح الأمني | F4h | X | X | X | O | X | X |
قفل تجميد الأمان | F5h | X | X | X | O | X | X |
كلمة مرور مجموعة الأمان | F1h | X | X | X | O | X | X |
فتح الأمن | F2h | X | X | X | O | X | X |
بحث | 7xh | X | X | O | O | O | X |
مجموعة الميزات | EFh | O | X | X | O | X | O |
تعيين ماكس | F9h | O | O | O | O | O | O |
قم بتعيين MAX ADDRESS EXT | 37h | O | O | O | O | O | X |
اضبط الوضع المتعدد | C6h | O | X | X | O | X | X |
ينام | E6h | X | X | X | O | X | X |
ذكي | B0h | X | X | O | O | X | O |
تعليق | E2h | X | X | X | O | X | X |
وضع الاستعداد فورًا | E0h | X | X | X | O | X | X |
اكتب المخزن | E8h | X | X | X | O | X | X |
اكتب DMA | CAh أو CBh | O | O | O | O | O | X |
اكتب DMA EXT | 35h | O | O | O | O | O | X |
اكتب DMA FUA EXT | 3Dh | O | O | O | O | O | X |
اكتب EXT LOG | 3Fh | O | O | O | O | O | X |
اكتب عدة مرات | C5h | O | O | O | O | O | X |
اكتب تحويلة متعددة | 39h | O | O | O | O | O | X |
اكتب MULTIPLE FUA EXT | سيه | O | O | O | O | O | X |
قطاع (قطاعات) الكتابة | 30 ساعة أو 31 ساعة | O | O | O | O | O | X |
كتابة قطاع (قطاعات) خارجي | 34h | O | O | O | O | O | X |
اكتب تحقق | 3 الفصل | O | O | O | O | O | O |
4 مظهر المنتج وأبعاده
4.1 المواصفات الفيزيائية
رقم الجزء | الطول (مم) | العرض (مم) | الارتفاع (مم) |
2 2 تيرابايت | 98. 00 ± 0. 1 ملم | 65. 00 ملم ± 0. 1 ملم | 5. 0 ملم ± 0. 1 ملم |

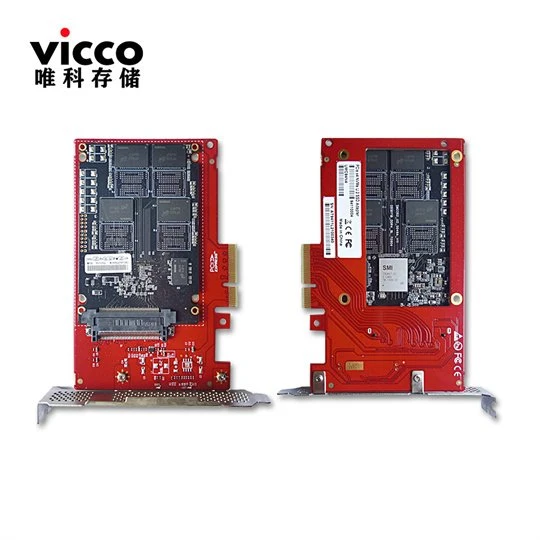

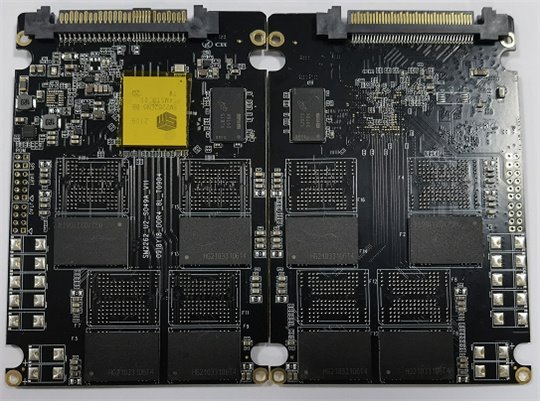

4.2 مظهر المنتج من الشكل
5 مواصفات الواجهة الكهربائية
5.1 موصل واجهة PCIe

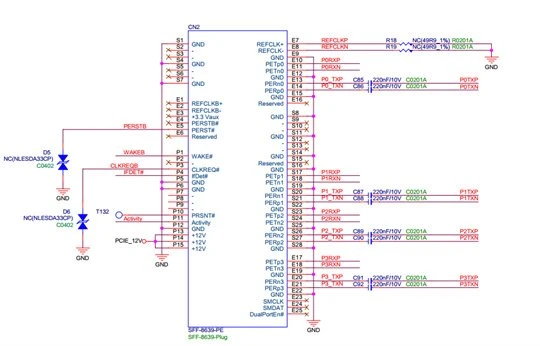

5.2 تعيينات دبوس
الرقم السري | مهمة | الرقم السري | مهمة |
S1 | GND | S2 | / |
S3 | / | S4 | GND |
S5 | / | S6 | / |
S7 | GND | S8 | GND |
S9 | / | S10 | / |
S11 | GND | S12 | / |
S13 | / | S14 | GND |
S15 | / | S16 | GND |
S17 | P1RXP | S18 | P1RXN |
S19 | GND | S20 | 1_ TXP |
S21 | 1_ TXN | S22 | GND |
S23 | P2RXP | S24 | P2RXN |
S25 | GND | S26 | 2_ TXP |
S27 | 2_ TXN | S28 | GND |
E1 | / | E2 | / |
E3 | / | E4 | / |
E5 | إعادة تعيين | E6 | / |
E7 | REFCLKP | E8 | REFCLKN |
E9 | GND | E10 | 0 RXP |
E11 | 0 RXN | E12 | GND |
E13 | 0_ TXP | E14 | 0_ TXN |
E15 | GND | E16 | / |
P1 | استيقظ | P2 | / |
P3 | CLKREQB | P4 | IFDET |
P5 | GND | P6 | GND |
P7 | / | P8 | / |
P9 | / | P10 | / |
P11 | نشاط | P12 | GND |
P13 | PCIE _12 الخامس | P14 | PCIE _12 الخامس |
P15 | PCIE _12 الخامس |
6 طلب المعلومات
رقم الجزء | القدرة البدنية | FlashType / رقم |
SSD | 2 تيرا بايت | HY 3DV6 / 256 جيجا بايت * 8 |
7 ملاحظة خاصة
1. قاعدة حساب السعة ، 1 جيجابايت تعادل 1000000000 بايت. في نظام التشغيل Windows ، يتم تعريف سعة 1 جيجابايت على أنها 1،073،741،824 بايت ، لذلك عند تشغيل نظام التشغيل Windows ، تكون السعة التي يتعرف عليها النظام أصغر من السعة الفعلية ، وقد تختلف السعة المتاحة الفعلية باختلاف أنظمة التشغيل ؛
2. صور المنتج وحجمه تشير إلى المنتج الفعلي ؛ بيانات السرعة والقراءة والكتابة هي للإشارة فقط ؛
3. تعتمد البيانات مثل استهلاك الطاقة وسرعة القراءة والكتابة على نوع فلاش معين ، والسعة ، ورقم القناة ، وظروف البرامج والأجهزة المحددة التي تم اختبارها ، ويجب عدم استخدامها للأعمال التجارية أو إبرام العقود ؛
4. نحن نبذل قصارى جهدنا لتزويدك بمعلومات شاملة ودقيقة قدر الإمكان ، لكننا لسنا مسؤولين عن أخطاء أو سهو في التقرير قد يتسبب في أي خسارة.
8 مواصفات التغليف
1. يجب تعبئة المنتجات بشكل صارم وفقًا لمعايير التعبئة النسبية وفقًا لمتطلبات العميل ، والتأكد من وصول المنتجات إلى متطلبات ضمان الجودة لمكافحة الاستاتيكية ، ومكافحة الرطوبة ، ومكافحة التضليل خلال فترة الضمان والتخزين.
2. يجب وضع علامة على علب كرتون العبوة: اسم المورد / شعاره ، رقم طراز المنتج ، المواصفات ، الكمية بالداخل ، تاريخ الإنتاج ، رقم الدفعة ورقم الطلب.
3. التعبئة والتحميل حسب متطلبات العميل ، يجب مناقشة التفاصيل من قبل الطرفين ويجب عمل عينة مختومة كمعيار.
